Зануление

Зануление — соединение металлических нетоковедущих частей электрического прибора или устройства с нулевым проводом (нейтралью) питающей трёхфазной электрической сети. Применяется для защиты от поражения током при замыкании фазы на эти металлические нетоковедущие части.

Принцип действия основан на возникновении короткого замыкания при пробое фазы на вышеупомянутую часть прибора или устройства, что приводит к срабатыванию системы защиты (автоматического выключателя или перегоранию плавких предохранителей).

Практическое применение

Зануление — основная мера защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземленной нейтралью. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.

Принцип работы зануления

При пробое фазной цепи электроприбора на зануленный корпус фактически происходит короткое замыкание «фаза-ноль». Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые быстро отключают линию, в которую включен неисправный прибор. Кроме того, если в этой линии установлено УЗО, то оно так же срабатывает, но не от большой величины силы тока, а потому, что сила тока в фазном проводе становится неравна силе тока в нулевом рабочем проводе, так как бо́льшая часть тока имеет место в цепи защитного зануления мимо УЗО. Если на этой линии установлены и УЗО и АВ, то сработают либо они оба, либо что-то одно, в зависимости от их быстродействия и величины тока замыкания. ПУЭ регламентируют время автоматического отключения поврежденной линии. Для сети 220/380В оно не должно превышать 0,4 с. Зануление осуществляется по определенным правилам, специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

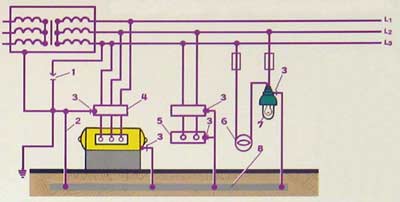

Схема зануления сети с глухозаземленной нейтралью

1. Болт присоединения заземления или зануления
2. Защитный аппарат
3. Светильник
4. Однофазный электроприемник
5. Выключатель
6. Повторное заземление

Иногда ошибочно считают, что заземление на отдельный контур, не связанный с нулевым проводом сети лучше, потому что при этом нет сопротивления длинного PEN-проводника от электроустановки потребителя до заземлителя КТП. Такое мнение ошибочно, потому что сопротивление заземления, особенно кустарного, гораздо больше сопротивления даже длинного провода. И при замыкании фазы на заземленный таким образом корпус электроприбора ток замыкания из-за большого сопротивления местного заземления может оказаться недостаточным для срабатывания АВ или предохранителя, защищающего эту линию. В таком случае корпус прибора будет находиться под опасным потенциалом. Кроме того, даже если применить АВ небольшого номинала, срабатывающий от тока замыкания на землю, все равно обеспечить требуемое ПУЭ время автоматического отключения поврежденной линии практически нереально. Поэтому раньше, до начала массового применения УЗО, заземление корпусов электроприемников без их зануления (то есть заземление по системе ТТ) вообще не допускалось.

ПУЭ-6, 1.7.39. В электроустановках до 1 кВ с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока, а также с глухозаземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполнено зануление. Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.

Теперь, согласно ПУЭ-7, заземление корпусов электроприемников без их зануления допускается, но только при обязательном применении УЗО.

ПУЭ-7 1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие: Ra * Iа <= 50 В, где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.

В статье использованы материалы из Википедии.
