Серия MSO2000A расширяет модельный ряд осциллографов смешанных сигналов Rigol

03.07.2014

Ассортимент осциллографов смешанных сигналов Rigol пополнился восемью новыми моделями. В дополнение к уже имеющимся в номенклатуре Rigol сериям MSO1000Z и MSO4000 появилась серия MSO2000A.

Новые осциллографы серии MSO2000A построены на базе цифровых осциллографов DS2000A.

	DS2072A MSO2072A	DS2072A-S MSO2072A-S	DS2102A MSO2102A	DS2102A-S MSO2102A-S	DS2202A MSO2202A	DS2202A-S MSO2202A-S	DS2302A MSO2302A	DS2302A-S MSO2302A-S
Количество каналов	2 аналоговых + 16 цифровых (для моделей MSO2000A и MSO2000A-S) + внешний запуск
Полоса пропускания	70 МГц		100 МГц		200 МГц		300 МГц
Макс.частота дискретизации	2 Гвыб/сек (1 Гвыб/сек на каждый канал)
Макс.глубина записи	14 миллионов точек (7 млн.точек на канал) опция до 56 млн.точек
Макс.скорость захвата осциллограмм	до 50000 осц/сек
Градаций яркости	256
Автоматический покадровый регистратор	до 65000 кадров
Встроенный генератор сигналов	---	Да	---	Да	---	Да	---	Да

Аналогично сериям DS/MSO1000Z, DS2000A, DS/MSO4000, DS6000, в осциллографах серии MSO2000A применяется инновационная технология UltraVision

Во всех моделях MSO2000A есть

Широкий диапазон вертикальной развертки (от 500 мВ/дел до 10 В/дел)	высокая скорость захвата осциллограмм (до 50000 осц./сек)
большая глубина записи до 14 млн.точек (7 миллионов точек на канал) с возможностью опционального расширения до 56 млн. точек	256 градаций яркости при отображении сигнала
запись в реальном времени до 65000 кадров с последующим воспроизведением и анализом	расширенная система синхронизации
возможность запуска и декодирования для сигналов последовательных шин I2C, SPI, RS-232 (опция)	расширенные математические операции с возможностью редактирования расширенных функций
автоматические измерения со статистической обработкой информации	встроенный двухканальный цифровой генератор (для моделей для моделей(MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S)

В новых осциллографах смешанных сигналов MSO2000A применяется 16-ти канальный логический анализатор который функционально похож на анализатор используемый в серии MSO1000Z.
Таким образом, пользователи MSO2000A могут наблюдать на экране осциллографа коррелированные во времени аналоговые и цифровые сигналы



Каналы могут быть легко сгруппированы, а для облегчения работы использованы пользовательские метки

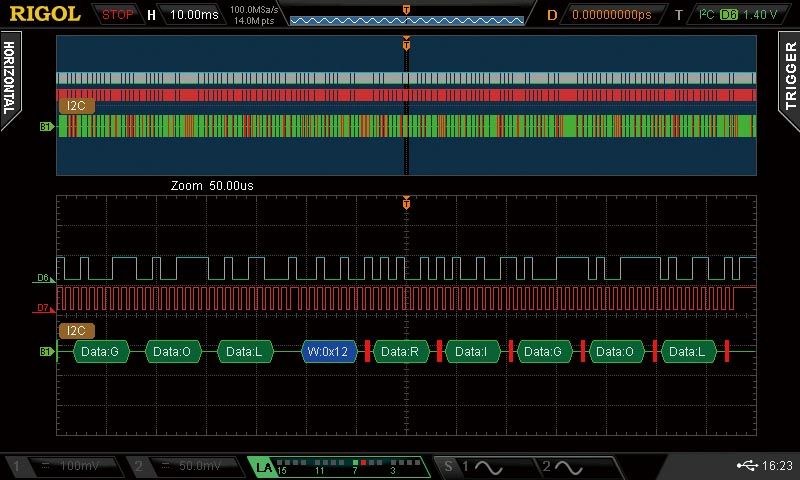

В новых осциллографах смешанных сигналов можно, как на аналоговых, так и цифровых каналах проводить запуск и декодирование сигналов последовательных шин



Пользователям предоставляются широкие возможности по выбору и установке пороговых уровней, таких как
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
а также настраиваемых самим пользователем



Все осциллографы Rigol серии DS/MSO2000A имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail), а модели осциллографов с индексами A-S также имеют два выхода встроенного генератора на задней панели прибора.



Новые модели цифровых осциллографов смешанных сигналов Rigol MSO2000A доступны к поставке.
