Новые осциллографы смешанных сигналов Rigol серии MSO1000Z

27.06.2014

Компания Rigol выпустила новую серию цифровых осциллографов Rigol MSO1000Z.

Новые осциллографы серии MSO1000Z сочетают в себе возможности цифровых осциллографов DS1000Z и DS1000Z-S. В состав серии MSO1000Z вошли 4 модели: MSO1074Z, MSO1104Z, MSO1074Z-S и MSO1104Z-S и общее число осциллографов DS/MSO1000Z достигло восьми моделей

	DS1074Z	MSO1074Z	DS1104Z	MSO1104Z	DS1074Z-S	MSO1074Z-S	DS1104Z-S	MSO1104Z-S
Количество аналоговых каналов	4
Количество цифровых каналов	---	16	---	16	---	16	---	16
Аналоговая полоса пропускания	70 МГц	70 МГц	100 МГц	100 МГц	70 МГц	70 МГц	100 МГц	100 МГц
Макс.частота дискретизации	аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)

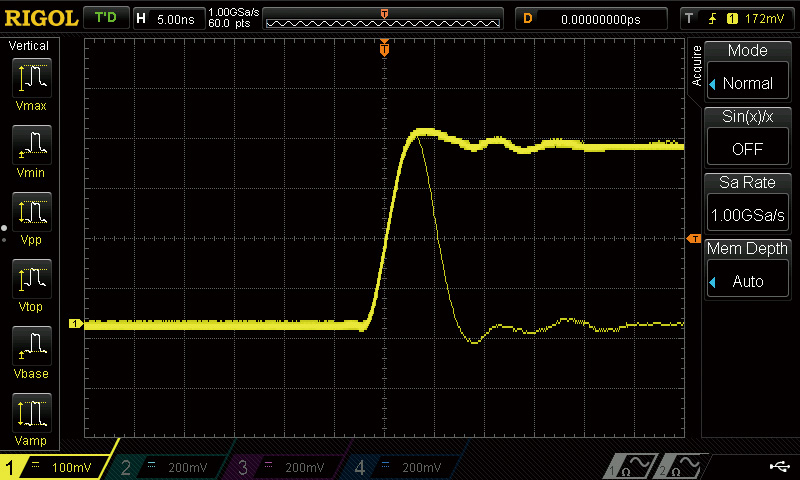

Макс.скорость захвата осциллограмм	до 30000 осц/сек
Встроенный цифровой генератор	нет				2 канала, 100 мГц~25 МГц, 14 бит
Автоматический покадровый регистратор	до 60000 кадров (опция)
Интерфейсы	USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей	диагональ 7” , ЖК, TFT матрица, 800х480 точек

В осциллографах DS/MSO1000Z применена новая инновационная технология UltraVision

и все модели имеют

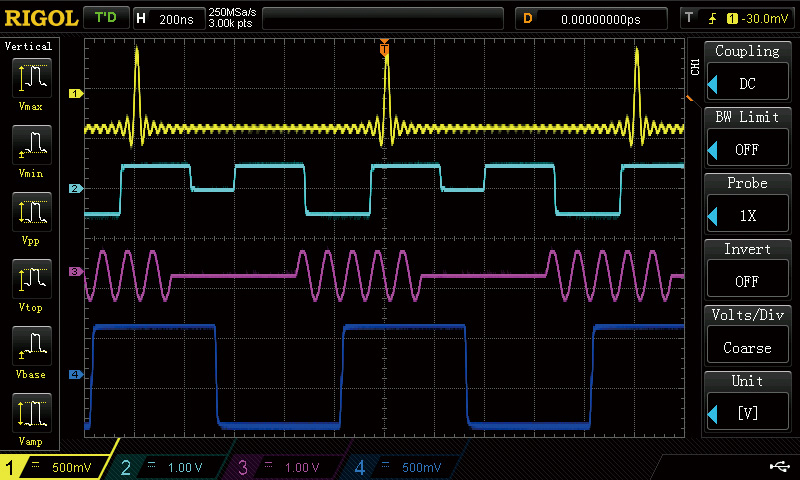

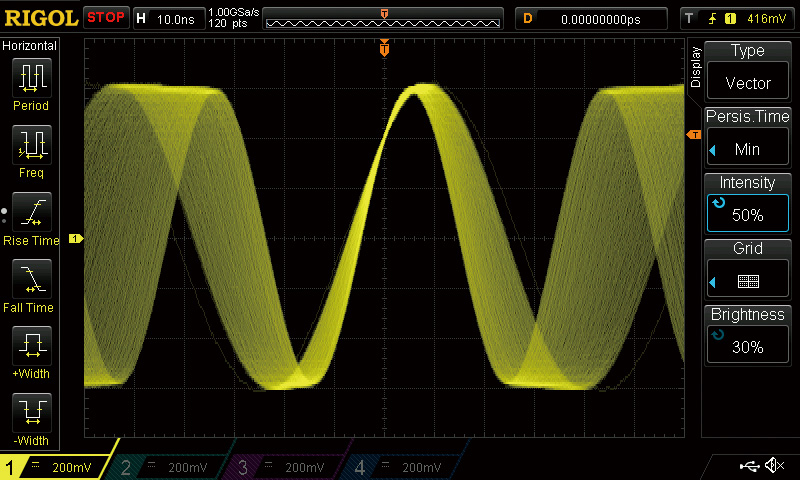

отображение формы аналоговых сигналов сразу по четырем каналам	высокую скорость захвата осциллограмм (до 30000 осц./сек)

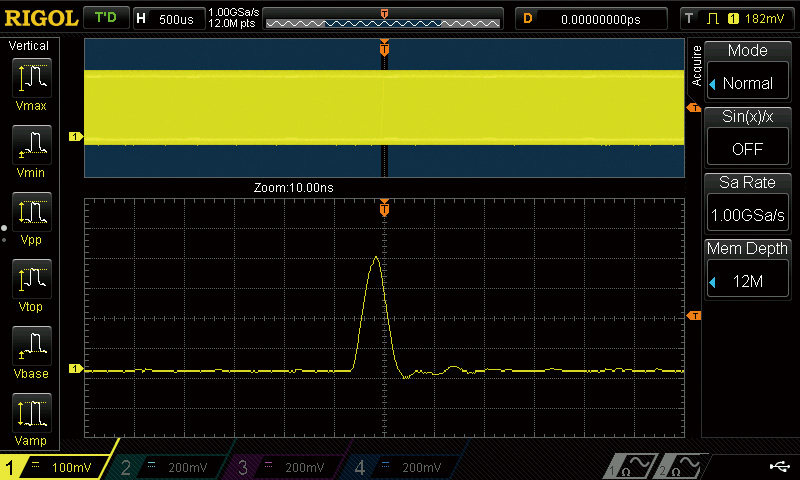

большую глубину записи до 12 млн.точек (3 миллионов точек на канал) с возможностью расширения до 24 млн.точек	256 градаций яркости при отображении сигнала

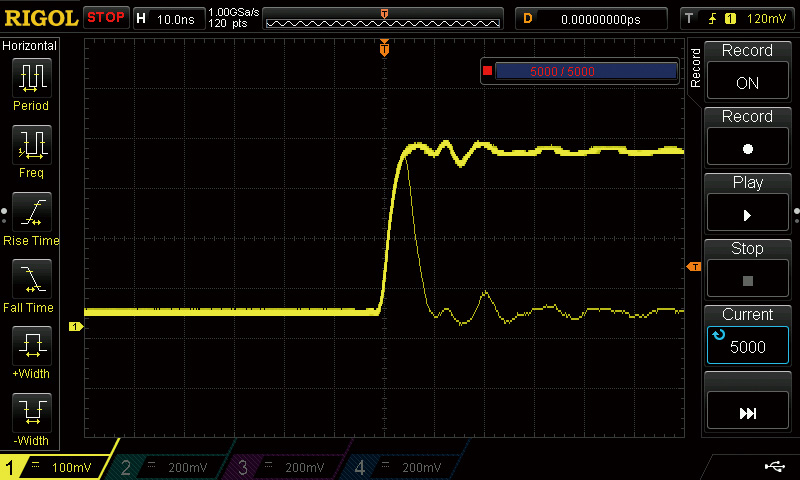

автоматическую регистрацию до 60000 кадров (опция) с возможностью записи и воспроизведения записанных кадров	расширенную систему синхронизации

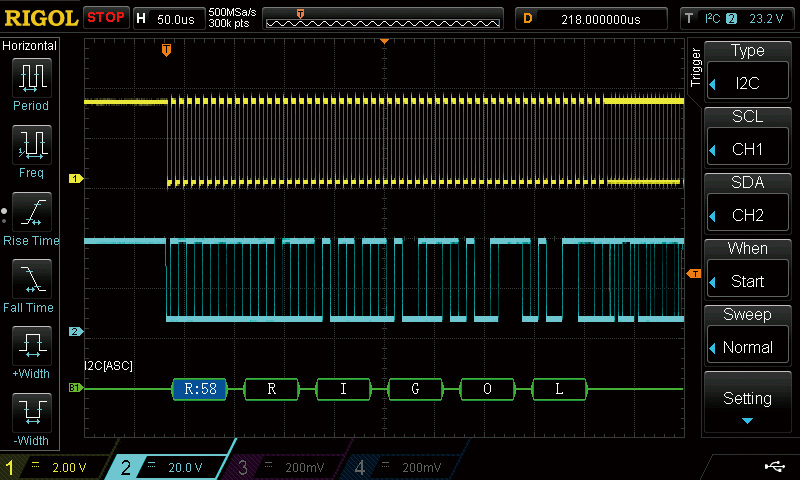

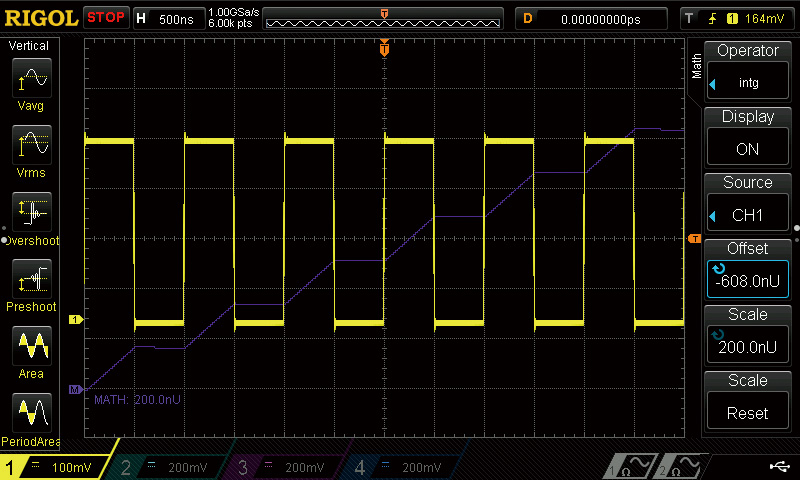

возможность запуска для последовательных шин I2C, SPI, RS-232(опция)	расширенные математические операции

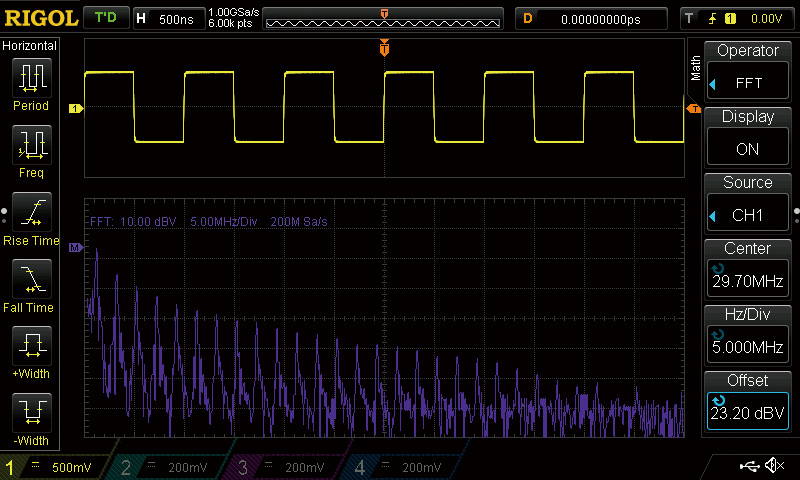

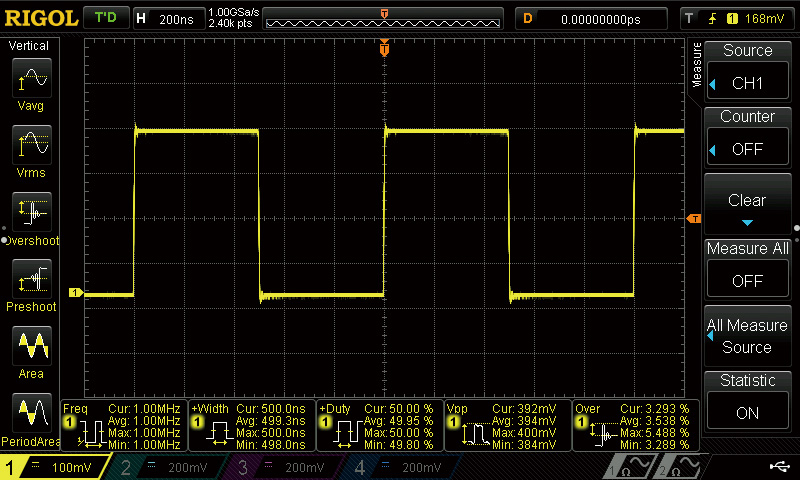

анализ спектров на основе БПФ	автоматические измерения со статистической обработкой информации

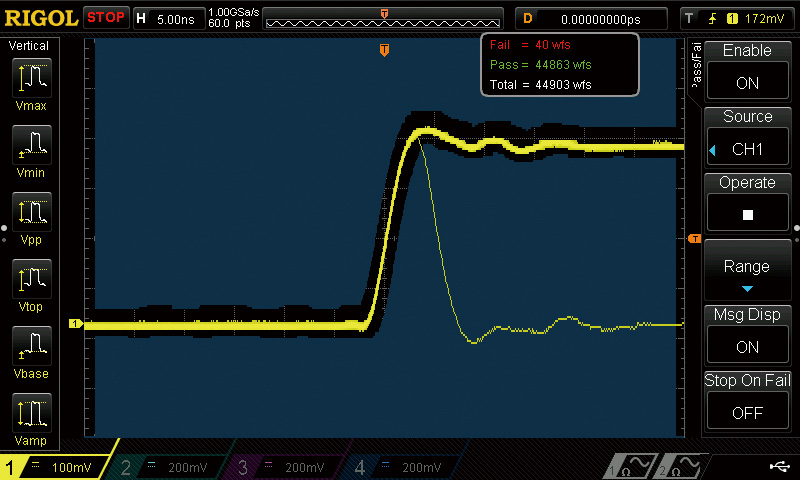

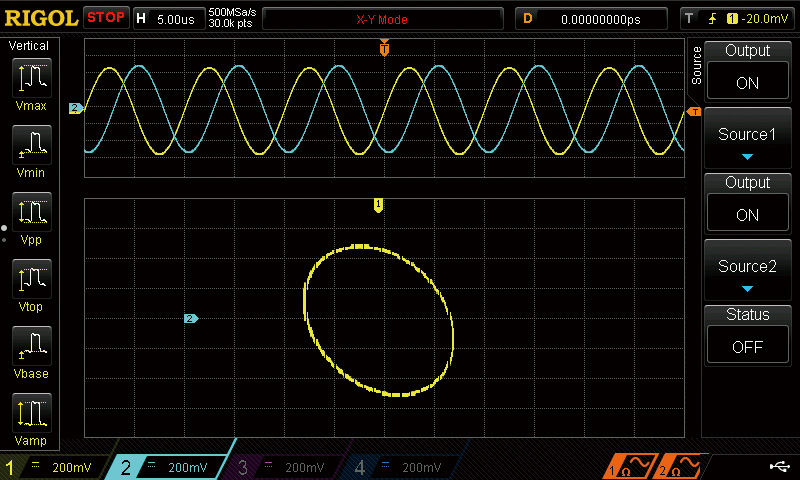

тестирование по маске Годен-Негоден (Pass-Fail)	встроенный двухканальный цифровой генератор (для моделей для моделей DS1074Z-S, DS1104Z-S, MSO1074Z-S и MSO1104Z-S)

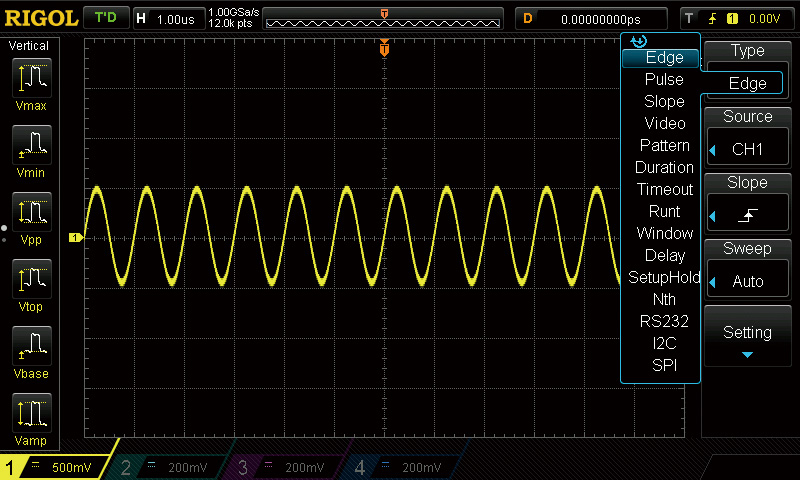

Также для всех моделей DS/MSO1000Z используется расширенная система синхронизации. Кроме стандартных условий запуска: по фронту, длительности импульса, скорости нарастания, видеосигналу (кстати с поддержкой HDTV стандартов) в новых моделях имеется ряд дополнительных возможностей, среди которых: запуск по окну, по шаблону, по задержке, по N фронту, по ранту и ряд других.

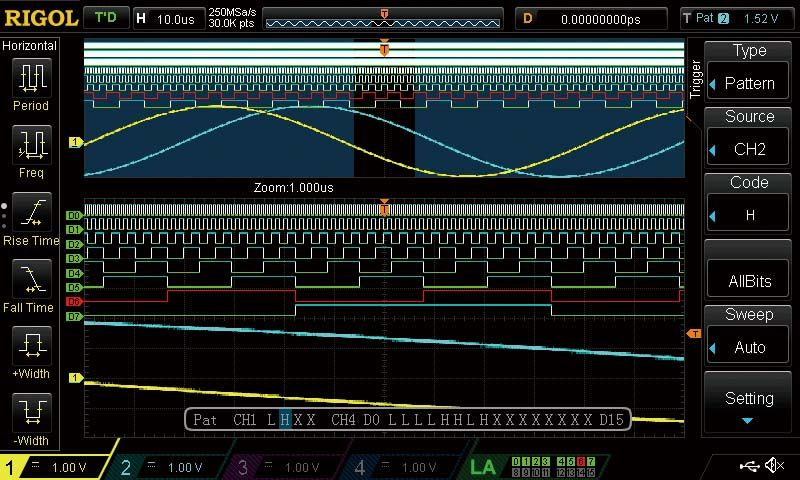

Новые приборы серии MSO1000Z являются осциллографами смешанных сигналов и благодаря 16-ти канальному логическому анализатору позволяют одновременно проводить анализ и отображать на дисплее корелированные во времени аналоговые и цифровые сигналы

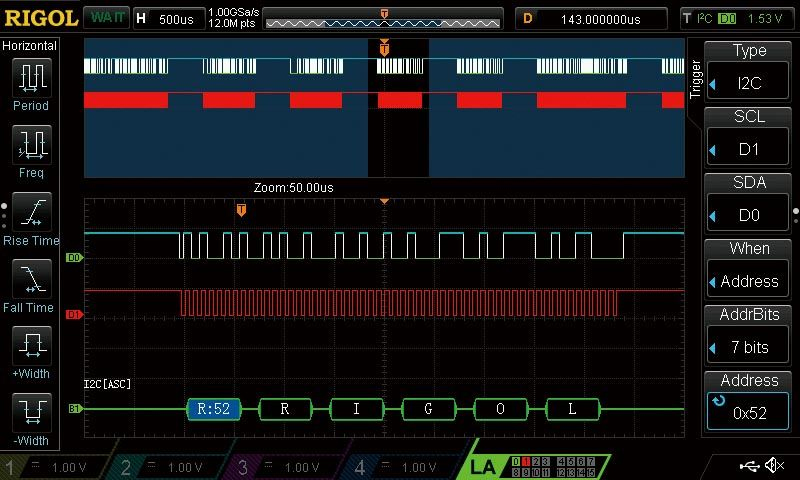

Проводить запуск и декодирование сигналов последовательных шин на цифровых сигналах

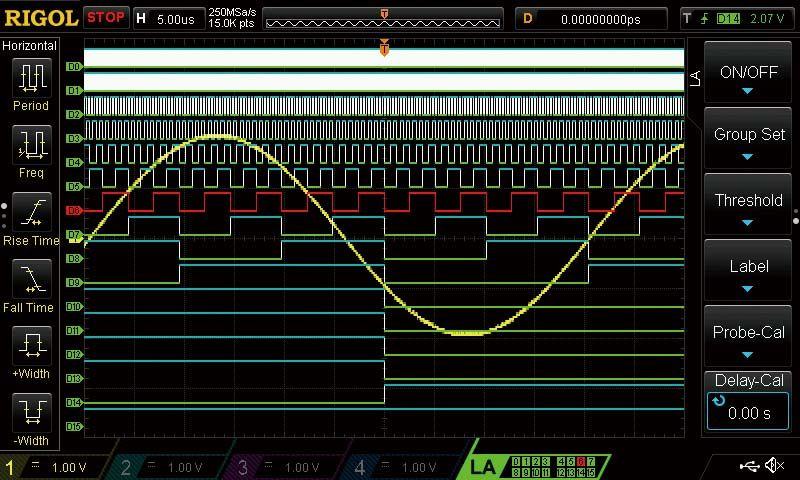

Каналы могут быть легко сгруппированы, а для облегчения работы использованы пользовательские метки

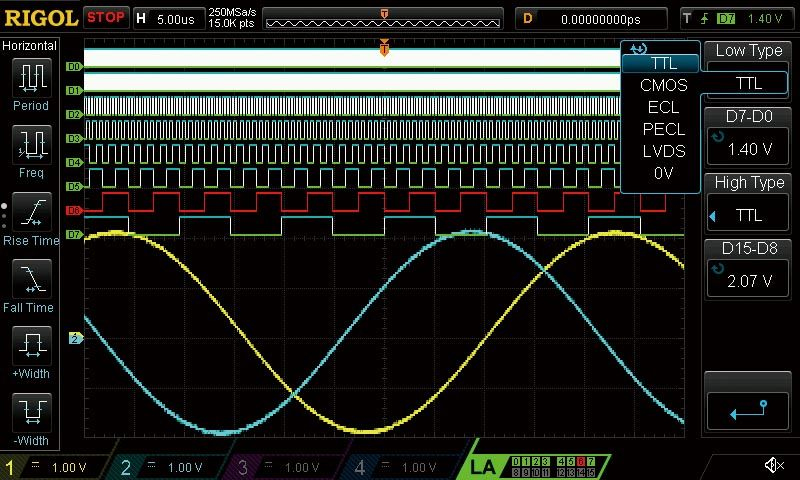

Пользователям предоставляются широкие возможности по выбору и установке пороговых уровней, в т.ч. заданных самим пользователем

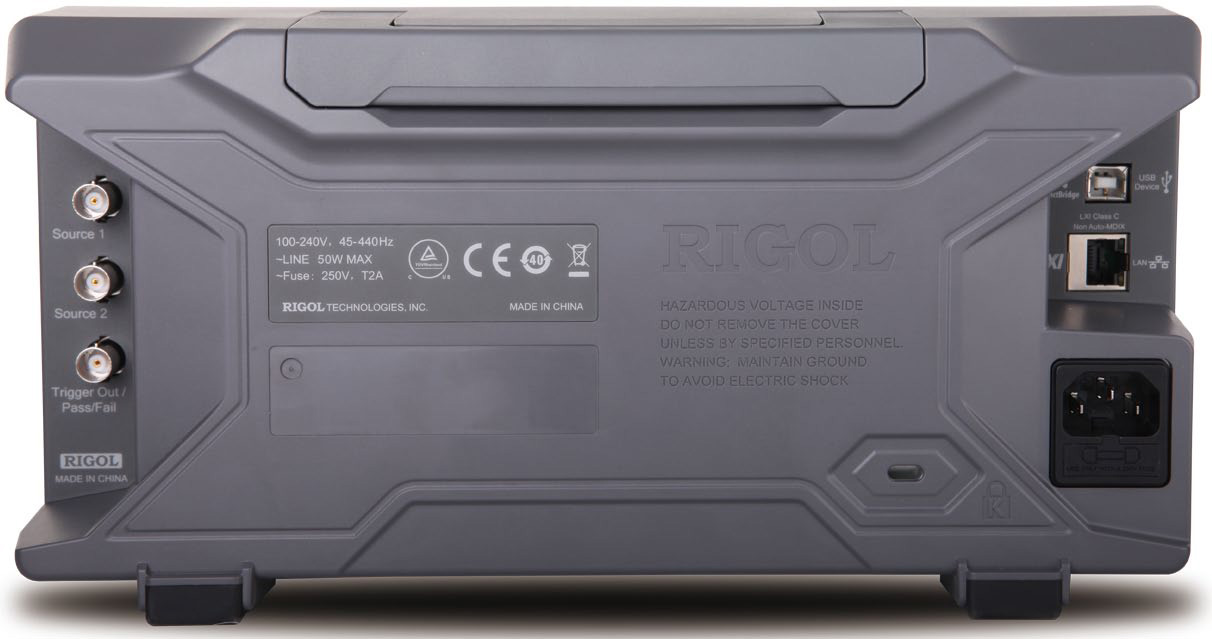

Кроме того, все осциллографы DS/MSO1000Z имеют интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN и настраиваемый выход AUX (TrigOut/PassFail).

Цифровые осциллографы Rigol серий DS1000Z и MSO1000Z включены в Государственный реестр средств измерений за №54983-13 и могут использоваться в сфере метрологического контроля и надзора.
