Новые прецизионные RLC метры Актаком!

24.12.2013

Ассортимент прецизионных LCR метров Актаком расширился!

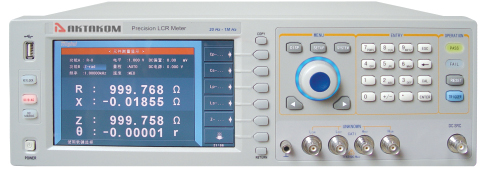

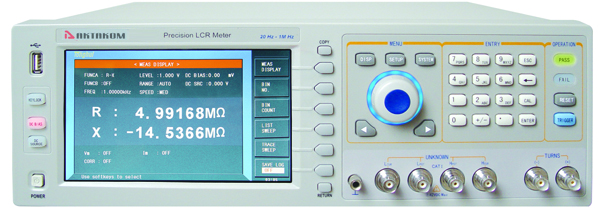

Новая серия приборов Актаком включает в себя три модели: АММ-3068, АММ-3078, АММ-3088.

Новые модели предназначены для анализа радиоэлектронных компонентов на постоянном и переменном токе на тестовых частотах

АММ-3088: 20 Гц…1 МГц
АММ-3078: 20 Гц…500 кГц
АММ-3068: 20 Гц…300 кГц.

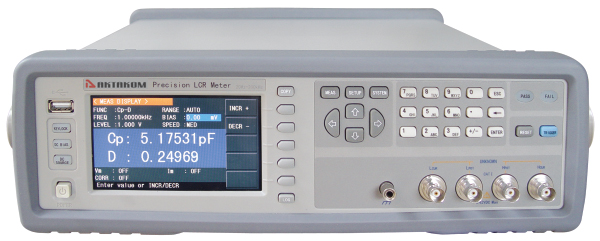

В недавнем информационном блоке в конце ноября 2013 года (Новые высокочастотные анализаторы компонентов Актаком!) были представлены LCR метры Актаком АММ-3038, АММ-3048, АММ-3058.

Новые модели АММ-3068, АММ-3078, АММ-3088 по функциональности похожи на ранее представленную серию приборов, но в то же время имеют ряд существенных отличий. Список измеряемых параметров и базовая точность их измерения (0,05%) у новых приборов такой же, как и у АММ-3038, АММ-3048, АММ-3058:

Параметр		Значение
Абсолютный импеданс Сопротивление Реактивное сопротивление Сопротивление постоянному току	|Z| R X DCR	0,00001 Ом...99,9999 МОм
Абсолютный адмиттанс Проводимость Реактивная проводимость	|Y| G B	0,00001 мкСм..99,9999 См
Емкость	C	0,00001 пФ...9,99999 Ф
Индуктивность	L	0,00001 мкГн...99,9999 кГн
Тангенс угла диэлектрических потерь	D	0,00001...9,99999
Добротность	Q	0,00001...99999,9
Фазовый угол	θ (град) θ (рад)	-179,999°...179,999° -3,14159...3,14159
Отклонение	Δ%	-999,999%...999,999%

Однако в новых анализаторах компонентов АММ-3068, АММ-3078, АММ-3088 на дисплее можно сразу отобразить не только два, но и четыре измеренных параметра и информацию о рабочих режимах и других установках и настройках.

Кроме того, прецизионные RLC метры Актаком АММ-3068, АММ-3078, АММ-3088 имеют:

• более мощный источник внутреннего смещения напряжения и тока 0 В ...±10 В / 0 мА ...±100 мА (вместо 0 В ...±5 В / 0 мА ...±50 мА);
• возможность опциональной установки встроенного источника смещения до 1А;
• вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI в стандартной комплектации;
• встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА;
• расширенный диапазон установки уровня тестового сигнала 10 мВ...10 Вскз/ 50 мкА...100 мА (вместо 10 мВ...2 Вскз/ 100 мкА...20 мА);
• более высокую скорость измерения 9 мс/изм;
• расширенные возможности в режиме свипирования: доступны 10 групп списка по 15 точек в каждой;
• функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения.

Также аналогично анализаторам компонентов Актаком АММ-3038, АММ-3048, АММ-3058 в новой серии приборов есть:

• автоматический контроль уровня сигнала напряжения и тока;
• три скорости измерения;
• последовательную и параллельную схему замещения;
• выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
• возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
• использование в качестве внешней памяти USB носители;
• встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
• дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.

Новые анализаторы компонентов Актаком АММ-3068, АММ-3078, АММ-3088 благодаря своим возможностям, высокой производительности и доступным ценам еще более расширяют область их применения.
