ОАО НПП "Эталон" разработал многозонный цифровой датчик температуры МЦДТ 0922

16.01.2012

ОАО НПП "Эталон" разработал многозонный цифровой датчик температуры МЦДТ 0922.

Назначение:

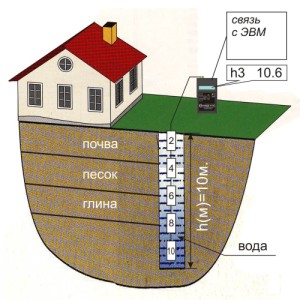

Многозонный цифровой датчик температуры МЦДТ 0922 (далее МЦДТ 0922) предназначен для проведения измерений распределения температуры протяженных объектов, трубопроводов, а также грунта по одному проводу. Позволяет одновременно измерить температуру в нескольких точках объекта. МЦДТ 0922 предназначен для полевого определения температуры грунтов по ГОСТ 25358-82, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов.

Область применения:

Объекты теплоэнергетики, машиностроение, нефтяная промышленность и другие отрасли промышленности.
МЦДТ 0922 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных – портативный контроллер цифровых датчиков ПКЦД-1/16 (далее ПКЦД-1/16) или на другое совместимое с МЦДТ 0922 считывающее устройство. Допускается использование одного прибора ПКЦД-1/16 для работы с несколькими МЦДТ 0922.
МЦДТ 0922 соответствует требованиям действующей конструкторской документации МКСН.405226.001 и является многозонным (от 2 до 256 зон), восстанавливаемым, ремонтируемым в условиях предприятия изготовителя, однофункциональным изделием. Количество зон измерения соответствует количеству измерительных преобразователей МЦДТ 0922. Корпуса измерительных преобразователей электрически изолированы.

Разработаны водонепроницаемые исполнения позволяющие измерять температуру в скважинах либо других объектов с повышенной влажностью.

Основные технические данные:

Диапазон измеряемых температур, °C	-50 … +100
Пределы абсолютной погрешности -50 … -30, °С	±(0,2+0,01(I t I-30))
Пределы абсолютной погрешности -30 … +30, °С	0,2
Пределы абсолютной погрешности +30 … +100, °С	±(0,2+0,01(I t I-30))
Показатель тепловой инерции, с, не более	25
Материал защитной арматуры: сталь	12Х18Н10Т
Корпус измерительного преобразователя	изолированный
Степень защиты от воздействия пыли и воды по ГОСТ 14254-96	IP56
Количество зон	от 3 до 250
Вид климатического исполнения	У1, У3, Т1, Т3
Средняя наработка до отказа, ч, не менее	36000

*Примечание I t I - абсолютное значение температуры, ^оС без учёта знака.

Количество датчиков температуры и длина термокосы определяется заказчиком.

Комплектность:

• многозонный цифровой датчик температуры МЦДТ 0922;
• паспорт.

Для считывания результатов измерения с цифровых датчиков температуры, посредством однопроводной линии передачи данных используется многоканальный портативный контроллер цифровых датчиков ПКЦД.

Портативный контроллер цифровых датчиков ПКЦД-1/100.

Назначение:

Портативный контроллер предназначен для считывания результатов измерения с цифровых датчиков температуры, посредством однопроводной линии передачи данных.

Прибор должен применяться для проведения измерений распределения температуры протяженных объектов, трубопроводов, а также грунта.

Тип прибора: контроллер однопроводной линии передачи данных.

Условия эксплуатации:

• долговременно от -20 до +50 °C;
• кратковременно от -50 до +50 °C;
• относительная влажность воздуха от 10 до 85 %;

Технические характеристики ПКЦД-1/100 :

	ПКЦД-1/100
Габаритные размеры, мм, не более	131,5 х 73 х 27
Масса контроллера, кг, не более	0,2
Напряжение питания постоянного тока, В	9
Ток потребления при выключенной подсветке дисплея, мА, не более	10
Время измерения и сохранения результатов измерения в памяти контроллера, с, не более	2
Время считывания результатов, с, не более - первого измерения - последующих	10 От 10с до 6 мин
Количество одновременно подключаемых датчиков не более	100
Длина линии связи: не более	100
Допускаемая электрическая емкость линии связи пФ: не более	15 000
Степень защиты от пыли и воды по ГОСТ 14254-96	IР52
Средняя наработка на отказ контроллера, ч,	15000
Средний срок службы контроллера	7 лет
Тип выхода: - жидкокристаллический индикатор с подсветкой, десять разрядов, разрешение 0,06 °C;
связь с ПК	RS-232 или USB

Комплектность:

Наименование	Количество
Портативный контроллер цифровых датчиков ПКЦД-1/16	1 шт.
Руководство по эксплуатации МКСН.405544.006 РЭ	1 экз.
Паспорт МКСН.405544.006 ПС	1 экз.
Элемент питания 6F 22/ "Крона"	1 шт.
Кабель ДДШ6.644.090 (Кабель интерфейсный)	1 шт.
Программное обеспечение МКСН.405544.006 ПО (CD-диск)	1 комплект
Кабель USB	1 шт.
