Осциллографы Rigol DS1054Z включены в ГосРеестр!

14.08.2015

По результатам испытаний получены свидетельства об утверждении типа средств измерений (включены в Госреестр СИ РФ) на осциллографы Rigol DS1054Z и MSO1054Z за номером 60892-15!

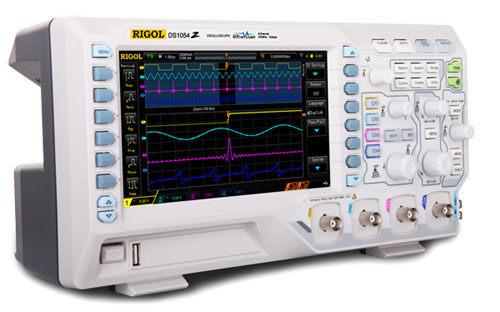

Самый популярный цифровой осциллограф эконом-класса Rigol DS1054Z - это четырехканальный осциллограф с полосой пропускания 50 МГц.




Благодаря использованию запатентованной инновационной технологии UltraVision

DS1054Z и MSO1054Z, как и все осциллографы серии DS/MSO1000Z, имеет максимальную глубину записи до 12 млн.точек, скорость захвата осциллограмм до 30 000 осц./сек, автоматическую регистрацию до 64000 кадров (опция)

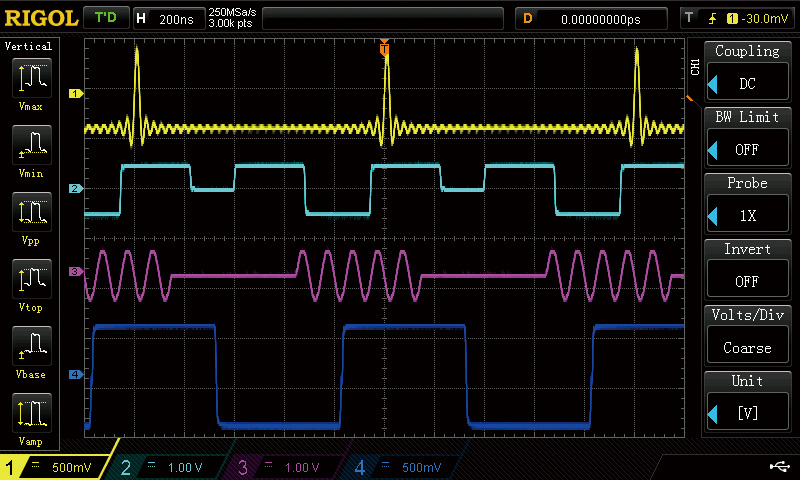

отображение формы аналоговых сигналов сразу по четырем каналам	высокую скорость захвата осциллограмм (до 30000 осц./сек)
большую глубину записи до 12 млн.точек (3 миллионов точек на канал) с возможностью расширения до 24 млн.точек	256 градаций яркости при отображении сигнала
автоматическую регистрацию до 60000 кадров (опция) с возможностью записи и воспроизведения записанных кадров

Среди остальных возможностей DS1054Z и всей серии DS/MSO1000Z следует выделить

расширенную систему синхронизации	расширенные математические операции
возможность запуска для последовательных шин I2C, SPI, RS-232(опция)	тестирование по маске Годен-Негоден (Pass-Fail)
анализ спектров на основе БПФ	автоматические измерения со статистической обработкой информации

Таким образом, с включением цифровых осциллографов экономного класса DS1054Z и MSO1054Z все приборы серии Rigol DS/MSO10000Z становятся включенными в Государственный Реестр средств измерений:

	DS1054Z	DS1074Z	MSO1074Z	DS1104Z	MSO1104Z	DS1074Z-S	MSO1074Z-S	DS1104Z-S	MSO1104Z-S
Количество аналоговых каналов	4
Количество цифровых каналов	---	---	16	---	16	---	16	---	16
Аналоговая полоса пропускания	50 МГц	70 МГц	70 МГц	100 МГц	100 МГц	70 МГц	70 МГц	100 МГц	100 МГц
Макс.частота дискретизации	аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Макс.скорость захвата осциллограмм	до 30000 осц/сек
Встроенный цифровой генератор	нет					2 канала, 100 мГц~25 МГц, 14 бит
Автоматический покадровый регистратор	до 60000 кадров (опция)
Интерфейсы	USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Дисплей	диагональ 7” , ЖК, TFT матрица, 800х480 точек

Срок действия свидетельства об утверждении типа средств измерений на цифровые осциллографы Rigol DS1054Z и MSO1054Z до 10.06.2020.

Приобрести цифровые осциллографы Rigol DS1054Z , а также получить необходимую консультацию можно у официального дистрибьютера Rigol - ООО "Ирит".
