Связь синхронизации (Trigger coupling)

Тип связи синхронизации (Trigger coupling) выбирается в зависимости от вида сигнала, используемого для синхронизации осциллографа. Описание каждого типа связи приводится ниже.

DC (постоянный ток) – тип входа открытый, пропускается как постоянная, так и переменная составляющие входного сигнала.

AC (переменный ток) – тип входа закрытый, пропускается только переменная составляющая входного сигнала.

HF Reject (высокочастотный фильтр) – подавление высоких частот сигнала, ослабляются сигналы частотой выше, например, 140 КГц

LF Reject (низкочастотный фильтр) – подавление низких частот сигнала, ослабляются сигналы с частотой ниже, например, 7 КГц

При запуске по фронту могут использоваться все допустимые типы связи. При всех остальных типах запуска, как правило, используется только вход по постоянному току.

Включение фильтрации по высокой (HF Reject) или низкой (LF Reject ) частоте позволяет наблюдать соответственно низкочастотную или высокочастотную составляющую исследуемых сигналов.

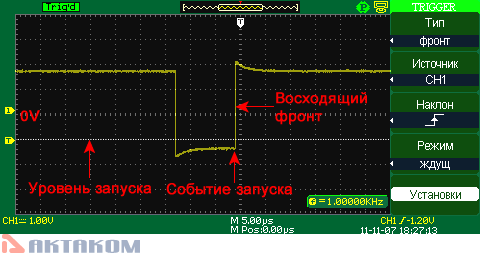

На рисунке ниже приведена осциллограмма сигнала с постоянной составляющей при условии запуска по восходящему фронту. Уровень синхронизации расположен ниже нижнего уровня сигнала, но запуск устойчив, потому что выбран закрытый тип входа АС и в канале синхронизации постоянная составляющая сигнала исключена.

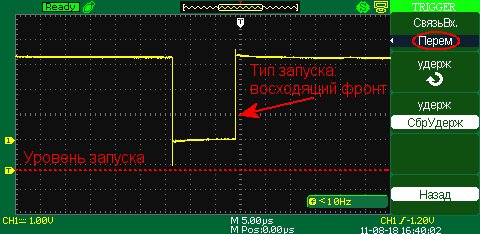

Анимация ниже демонстрирует осциллограмму сигнала с постоянной составляющей при условии запуска по восходящему фронту:
