Твердость по Роквеллу

Метод измерения твердости по Роквеллу регламентирован ГОСТ 9013. При определении твердости этим методом тестируемый образец (изделие) под действием двух последовательно прилагаемых нагрузок - предварительной P₀ (обычно Р₀ = 10 кгс) и общей Р - вдавливают индентор (алмазный конус или стальной шарик). При этом общая нагрузка равна сумме предварительной P₀ и основной Р₁ нагрузок:

P = P₀+P₁

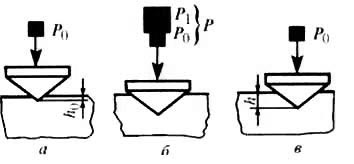

После выдержки под приложенной общей нагрузкой Р в течение 3...5 с основную нагрузку Р₁ снимают и измеряют глубину проникновения индентора в материал А под действием общей нагрузки Р затем снимают оставшуюся предварительную нагрузку P₀.

Твердость по Роквеллу измеряют в условных единицах. За единицу твердости принята величина, соответствующая осевому перемещению индентора на 0,002 мм. Число твердости определяется по шкале индикатора (как правило, часового типа). Индикатор показывает результат вычитания разности глубин (h –h₀), на которые вдавливается индентор под действием двух последовательно приложенных нагрузок, из некоторой константы. Величина h₀ — глубина внедрения индентора в испытуемый образец под действием предварительной нагрузки P₀.

В зависимости от формы индентора и прилагаемой нагрузки введены три измерительные шкалы: А, В, С. Наиболее часто используемыми шкалами являются А и С.

Число твердости по Роквеллу обозначается цифрами, характеризующими величину твердости, со стоящим после них символом HIRA, HRB или HRC (в зависимости от используемой шкалы измерения)

  Источник: www.libmetal.ru
