Диод с междолйнным переходом электронов

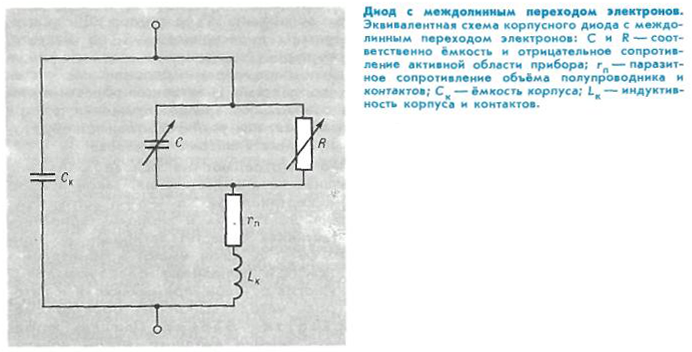

ДИОД С МЕЖДОЛЙННЫМ ПЕРЕХОДОМ ЭЛЕКТРОНОВ (Г анна диод), двухэлектродный полупроводниковый прибор (не содержащий р-n-перехода) с отрицат. дифференциальным сопротивлением, возникающим в однородном кристалле полупроводника при наложении сильного пост, электрич. поля (порядка неск. кВ/см); действие основано на Ганна эффекте. Предназначен для генерирования и усиления СВЧ колебаний в диапазоне частот 1—100 ГГц. Активная область Д. с м. п. э. обычно представляет собой ПП слой с электронной проводимостью (толщиной от единиц до десятков мкм), заключённый между двумя невыпрямляющими контактами (катодом и анодом). Возникновение отрицат. дифференциального сопротивления обусловлено переходом носителей заряда (электронов) под действием электрич. поля, превышающего пороговое значение, из осн. минимума зоны проводимости (центральной, или низкоэнергетической, долины) в побочные минимумы (побочные, или высокоэнергетические, долины). Поскольку в среде с отрицат. дифференциальной проводимостью первоначально возникающая (напр., в результате неоднородного легирования) локальная флуктуация концентрации свободных носителей нарастает, то в активной области Д. с м. п. э. возникает периодич. модуляция тока со сверхвысокой частотой (периодически появляются либо перемещающиеся от катода к аноду и исчезающие у анода электрические домены, состоящие из двух слоев — с повыш. и пониж. концентрациями эл-нов, либо нарастающие волны избыточных эл-нов). Формирование и рассасывание доменов, появление волн происходит за счёт энергии, потребляемой от источника пост, напряжения. Первые сообщения о создании Д. с м. п. э., работающего в непрерывном режиме генерации в СВЧ диапазоне, появились в 1964. Включённый в резистивную цепь, Д. с м. п. э. выполняет роль генератора импульсов тока. В этом случае частота генерации фиксирована и определяется временем пролёта эл-нов через активную область прибора. При включении в резонатор Д. с м. п. э. работает как генератор, перестраиваемый по частоте, причём частота генерации определяется как временем пролёта эл-нов, так и параметрами резонансной системы. Электронными процессами в активной области можно также управлять с помощью перем. напряжения; в этом случае Д. с м. п. э. работает как усилитель (или преобразователь) СВЧ или импульсных электрич. сигналов. Д. с м. п. э. обычно изготовляют на основе GaAs или InP методом эпитаксиального наращивания. Такой прибор представляет собой вертикальную n+-n-n+-структуру, снабжённую металлич. контактами и медным теплоотво-дом. Слой n-типа (активная область) легирован до концентрации 1015—1016 см ; n-слои имеют концентрацию доноров 1018—1019 см и выполняют роль невыпрям-ляющих контактов. Иногда n+-слой, примыкающий к катоду, отсутствует, а роль катода выполняет обратно смещённый невысокий Шоттки барьер. Площадь катодного контакта делают меньше анодного, чтобы локализовать область образования электрич. доменов или волн избыточных эл-нов вблизи катода (при этом напряжённость электрич. поля у катода оказывается выше, чем у анода). Эквивалентная схема Д. с м. п. э., собранного в металлокерамич. корпусе, приведена на рис. В качестве элементов СВЧ или импульсных интегральных схем часто используют Д. с м. п. э. с горизонтальной структурой, выполненной на подложке из GaAs или InP, обладающей высоким (106—108 Ом-см) удельным сопротивлением (т. н. пленарные Д. с м. п. э.).
